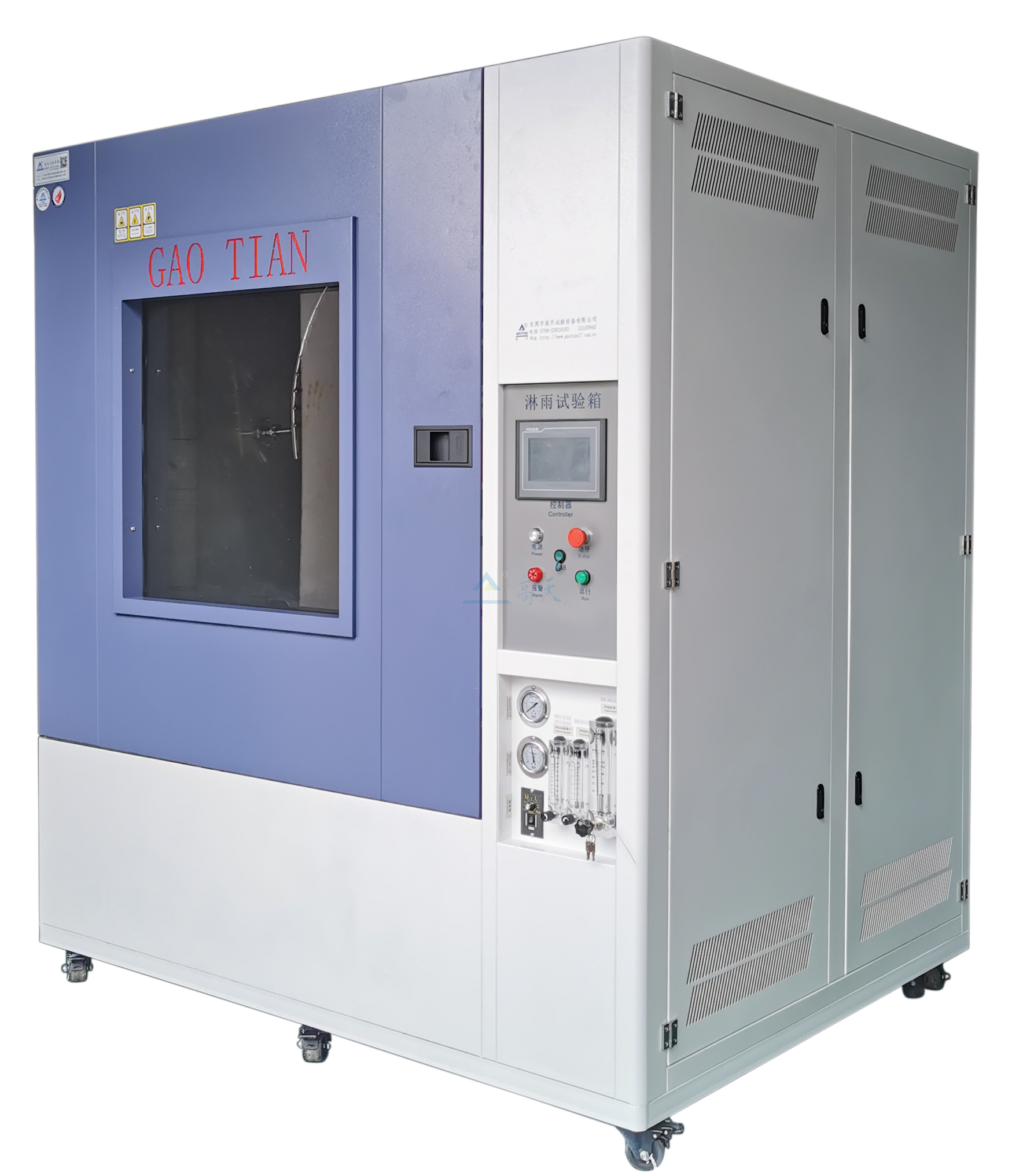

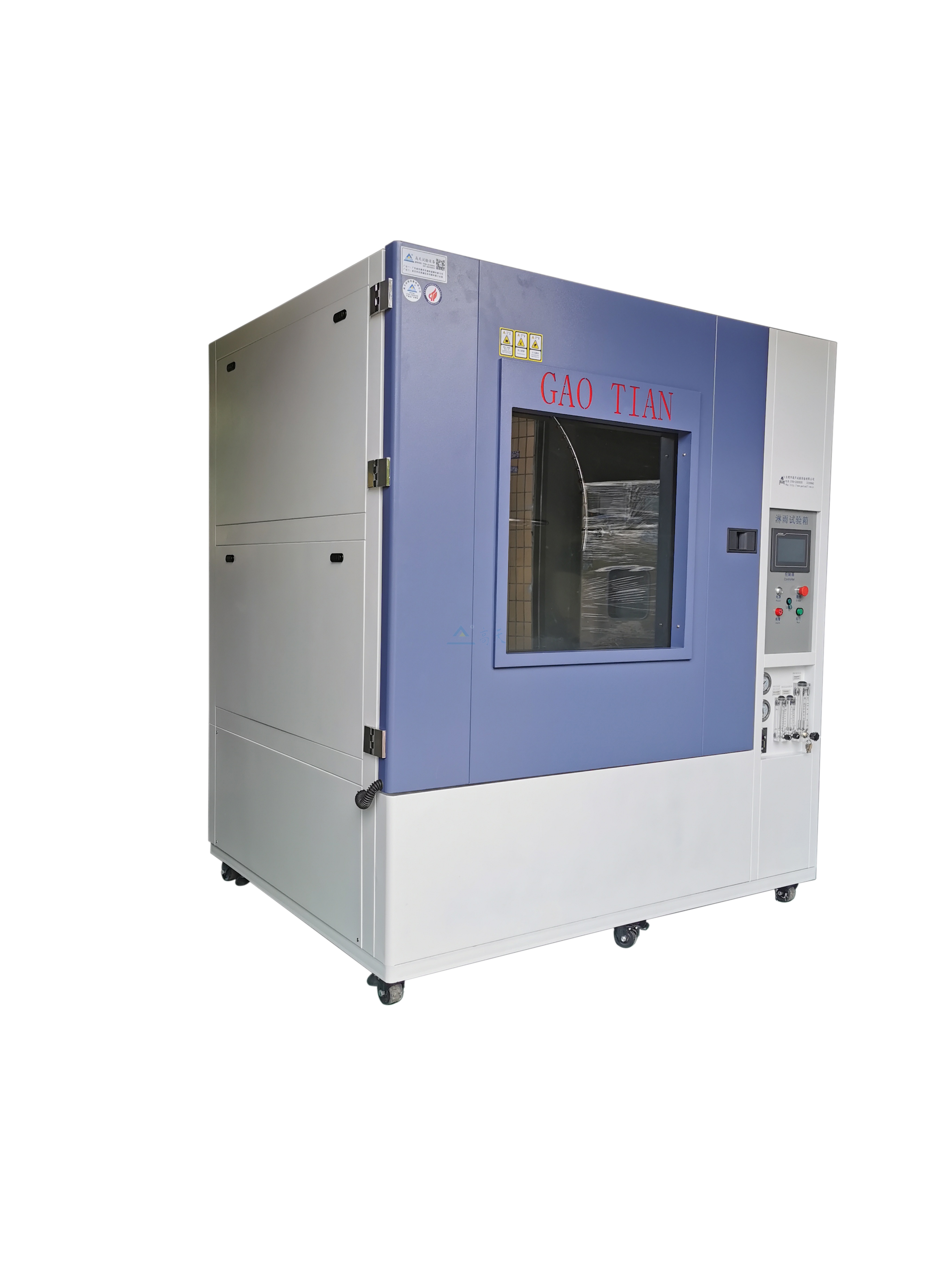

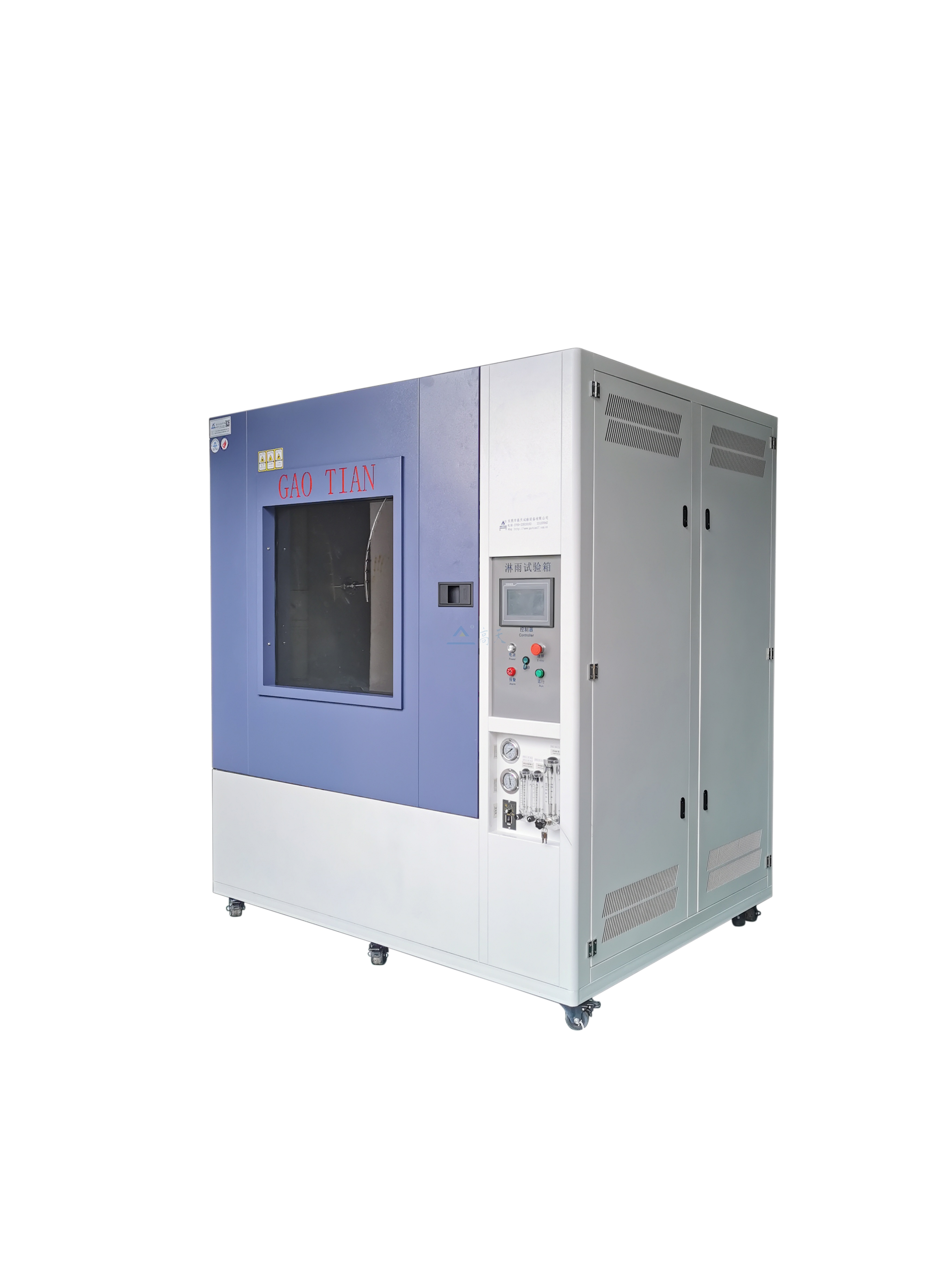

产 品 名 称 :淋雨试验箱

产 品 型 号 : GT-XLY -1000

一．主要技术参数

1.淋雨试验箱

喷 水 流 量 :  0 . 07（1±5%） l/min( 每孔平均 )

雨 滴 直 径 :  0.5-4.5mm

喷 水 孔 径 :  φ0.4mm

喷嘴 :  激光打孔球状，可360°调节方向，使之射出的雨呈扇形，喷射在被试物上

喷 水 孔 间 距 :  50mm

喷 水 孔 数 :  16个或25个

喷 水 环 半 径 :  R400mm

喷 水 管 直 径 :  φ15mm  不锈钢

摆 管 幅 度 :   约±180°（可调至±60°，±90°）

摆 动 速 度 :   60°/s  （可调）

喷 水 压 力 :   0～400Kpa （可调）

2．试验室室体

工作室尺寸 : 10 00× 10 00× 10 00（D×W×H）mm

箱 体 材 料 : 均为SUS304不锈钢板制成，工作室或其它所有接触水的部份均为不锈钢或铜质材料。

试 验 台 :   φ300mm,台面为网式。网格间距15×15×5mm电机带动蜗轮减速旋转，用变频器调速，调至合适的转速。

试 验 台 转 速 :   0-5r/min （进口变频器无级调节）

转 台 负 载 :   ≤200 kg

供水装置 :  进口丹麦格兰富不锈钢水泵

供 水 箱 :  不锈钢制储水箱，配有水质过滤器，进水浮球阀、排水阀、溢流管。

水温 :  与环境温度相差不超过+5℃

水源 :  经双重过滤的清洁的当地自来水

供电 :   AC220V  16A  50HZ，导电滑环（低于220V电源客户自备）

点灯方式 :   通-断-通   任意时间设定

二．电气控制

电气 控制器 :  液晶显示触摸键式 控制器

试验时间 :  999S可调

调速控制 :  采用变频调速器或步进电机，调速平稳，控制精度高

压力计 :   表盘式压力计显示每个单列试验等级的压力

流量计 :   数字式水流量计量，显示每个单列试验等级的流量

流量压力控制 :   采用手动阀控制流量和压力，数字流量计指示流量，不锈钢表壳弹簧式压力表指示压力

电气执行器件 :   法国施耐德系列电器元器件

预设试验时间 :   0s～99h59m59s任意可调

循环周期 :   喷－停－喷为一循环，可任意设定喷水时间，停止时间，循环次数或总时间。
