名称

快速温变 试验箱 （线性 5 ℃ /min ）

型号

GT - K T- S-1000D

数量

1台

描 述 用途 及应用行业

快速温变试验箱 是以用户满意为宗旨，以产品质优耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进之优良产品。选用之零部件可靠性高，质量优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。

应用行业：

LED电子行业 、 光电、半导体产业、电子相关零件产业、家用电器、电子礼品、文具礼品汽车零件业及计算机相关产业等。

产品介绍：

仿真产业界零件、主要配件、半成品，如：电子零件、汽车零件、笔记本计算机等 …在气候环境温度组合条件下 ( 高低温操作，储存、温度循环、高温、低温、结露试验等 ) ，检测产品本身的适应能力与特性是否改变及可靠度及温度环境测试

符合国际性规范之要求 (IEC 、 JIS 、 GB 、 MIL … ) 以达到国际间量测程序一致性 ( 含测试步骤、条件、方法 ) 避免认知不同，并缩小量测不确定的因素范围发生。

平衡调温控制系统（ BTHC ） , 以 P.I.D. 方式控制 SSR, 使系统之加热量等于热湿损耗量 , 故能长期稳定使用温度控制精确，升降温速度快速、平稳、均匀，为使用者节约宝贵时间。

视野宽广的观测窗：长方形观测窗，采用 LED排 灯保持箱内明亮，且利用发热体内嵌式玻璃，无须雨刷除雾，随时保持清晰的观测试验箱内的状况。

特点

完美造型设计 高质感外观设备噪音小 操作简单 安全可靠

实验设备禁止事项

1.易燃、易爆、易挥发性物质试样进行试验或储存

2.腐蚀性物质试样进行试验或储存

3.生物试样的试验或储存

4.强电磁发射源试样的试验或储存

快速温变 试验箱执行标准与试验方法

1 .GB10589-2008 低温试验箱技术条件

2 .GB10592-2008 高低温试验箱技术条件

3 .GB11158-2008 高温试验箱技术条件

4 .GB/T2423.1-2008 试验 A ：低温试验方法

5 .GB/T2423.2-2008 试验 B ：高温试验方法

6.GJB150A-2009  高低温试验箱技术条件

内箱尺寸

（宽 *深*高） W1000 mm* D1000 mm* H1000 mm

箱内容积

1000 L

温度 范围

- 50 ℃ ~ + 150 ℃

线性范围

升降温速率

平均 5℃/min  线性空载

控制稳定度

温度 ≤0.5℃

分布均匀度

温度 ±2.0℃

温度极限

最高温度 + 150 ℃；最低温度 - 50 ℃

箱体结构形式简介

整体分为，试验室、电控柜、机仓三个组合而成：左侧上方为试验室，由保温层试验室内胆组成，向左单开门型式出入；电控柜位于右侧，面板主要由温度控制仪、开关按扭、故障保护指示灯组合而成；机仓置于试验室下方，由过滤器、电磁阀、线路部分、压缩机等配件组成。

外壳材质

喷塑处理

内箱材质

SUS#304不锈钢板

保温材质

聚 氨酯 硬质发泡

迫紧

硅胶发泡迫紧 1条

置物架

箱体内设有高度可调之不锈钢置物架 2 个

加热器

采用台湾进口不锈钢鳍片式散热管形加热管

运风机

马达

不锈钢加长轴心

多翼式扇叶铝合金风轮

特殊可调百页送风循环系统

箱门

单门 , 双层门，嵌入式无反作用平面把手

三层真空玻璃加大窗口

电热自动除雾 , 内装照明灯管

脚架

机身底部装设聚氨脂活动万向车轮4个

冷冻系统特点

多段自动负载容量调整技术

压缩机 ~  采用美国“艾默生”涡旋式压缩机 /“德国”比泽尔半封闭压缩机

冷凝器~  鳍片式附台制散热风机

蒸发器~  鳍片式多段自动负载容量调整

膨胀阀~  欧美进口组件

冷媒~  美国霍尼韦尔环保型冷冻雪种,

附件~  干燥剂, 油分离器, 雪种窗口等………

控制方式

进口触摸屏控制器， 平衡调温控制系统 (BTHC)，以P.I.D.方式控制SSR，使系统之加热量等于热损耗量，故能长期稳定的使用。

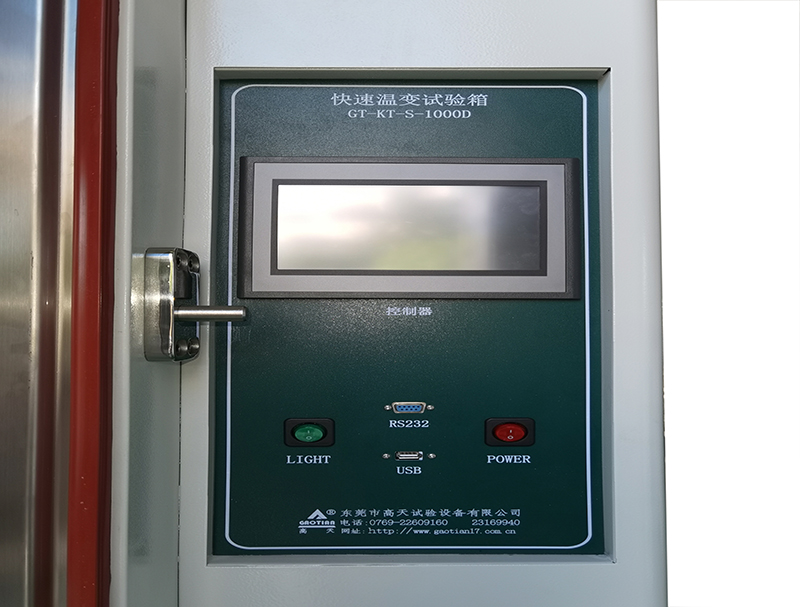

控制器特点

可程式控制器

液晶、彩屏显示

触控式莹幕直接按键型

温度同时可程控器

中英文显示

高对比附可调背光功能之大型 LCD液晶显示控制器。

控制器规格

精度 :温度±0. 5 ℃

分辨率 : 0.01 ℃

具有上下限待机及警报功能

温度入力信号选择 PT 100Ω× 1 （干球）

9组P.I.D控制参数设定,P.I.D自动演算

干球自动校正

画面显示功能

采画面对谈式 ,无须按键输入, 屏幕直接触摸选项

温度设定（ SV）与实际（PV）值直接显示

可显示目前执行程序号码 ,段次,剩余时间及循环次数

运转累计时间功能

温度程序设定值以图形曲线显示 ,具实时显示程序曲线执行功能

具单独程序编辑画面 ,每页最少可输入5个段次温度及时间

中英文可任意切换。

故障提示画面显示。

屏幕可作背光调整

屏幕显示保护功能可作定时， TIMER或手动关闭设定.

程序容量及控制功能

可使用的程序组 :最大120个PATTEN

可使用的记忆容量 :共1200 SEGMENTS

可重复执行命令 :每一个命令可达999次

程序之制作采对谈式 ,具有编辑、清除、插入等功能

SEGMENTS时间设定0～99Hour59Min

具有断电程序记忆 ,复电后自动启动并接续执行程序功能

程序执行时可实时显示图形曲线

具有预约启动及关机功能

具有日期 ,时间调整功能

按键及画面锁定（ LOCK）功能

保护装置

1.过零点闸流体功率控制器

2.加热空焚保护开关

3.压缩机超压保护开关

4.压缩机过载过流保护开关

5.缺相保护开关

6.无熔丝过载保护器

使用电压

380 V±10%  50HZ

允许使用环境

0 ~ 30℃

性能保证环境

5 ~ 25℃

螺纹盖

机身左侧 Ø50mm 测试孔连螺纹盖 1 套

不织布

标准测试用不织布 5片

规格书

订货时提供一份

说明书

设备说明书一份
